Tenemos la siguiente Placa Madre que no da Video, en este caso se ha identificado que es ha causa de los capacitores, pero puede ser por infinidad de causas que no de vídeo...

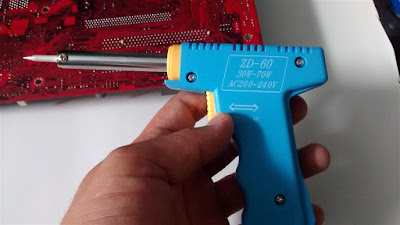

Necesitaremos: Cautín ó Soldador de Estaño...
Succionador de Estaño ó Malla para Desoldar...
Pasta para Soldar, Pincel y Alicate de Corte...
Como dije anteriormente el problema de esta placa que no da Video, es a causa de los Capacitores que ya han llegado a su "Obsolescencia Programada", como los identificamos? a Simple Vista por su "Hinchazón" superior ó derrame del líquido electrolítico, pero para confirmar se recomienda "testearlos" con un Multimetro...
Es leve, pero ya llegaron a su fin...
2 Más...
Procedemos a identificar y marcar los puntos de soldadura por la parte posterior de la Placa...
Cogemos pasta para soldar con la ayuda del pincel y colocamos sobre los puntos de estaño...
Calentamos el Cautín previamente y recubrimos la punta con un poco de pasta también...
Y procedemos a aplicar calor sobre los puntos, jalando levemente con la otra mano los capacitores...
Listo, ya esta extraído, repetir la misma operación con todos a extraer...
Ahora podemos ver detalladamente su "Hinchazón"...
...
Cuidado con las quemaduras, duelen como si el "Diablo te hubiese dado la mano" :)
Ya tenemos los 4 capacitores obsoletos...
Hinchados...
Anoten sus características, de cuantos Microfaradios son y su Voltaje, traten de ser los mas exactos posibles a la hora de buscar sus reemplazos, ya que unos repuestos que no tengan sus características podrían dar mas problemas que soluciones...
Listo, repuestos encontrados...
A tener en cuenta, un Capacitor almacena Energía, por lo tanto tiene un Voltaje y a la vez un lado positivo y negativo, es muy importante tener en cuenta esto, ya que deben ir del lado correcto a la hora de soldarse...
El lado negativo aparte de estar identificado con un signo y una franja gris, tendrá la "pata" más corta...
Bien, vayamos a la Placa, nótese que esta claramente identificado el lado negativo (rayas diagonales) y positivo...
Procedemos a colocar el capacitor...
Algunos técnicos recomiendan soldarlos dejando un espacio entre la placa y el capacitor...
Yo no, volteamos la placa y doblamos las "patitas" para que no se muevan...
Agregamos un poco de pasta para soldar con la ayuda del pincel...
Y agregamos soldadura de estaño...
Y con la ayuda del alicate, cortamos las patas...
Necesitaremos: Cautín ó Soldador de Estaño...
Succionador de Estaño ó Malla para Desoldar...
Pasta para Soldar, Pincel y Alicate de Corte...
Como dije anteriormente el problema de esta placa que no da Video, es a causa de los Capacitores que ya han llegado a su "Obsolescencia Programada", como los identificamos? a Simple Vista por su "Hinchazón" superior ó derrame del líquido electrolítico, pero para confirmar se recomienda "testearlos" con un Multimetro...
Es leve, pero ya llegaron a su fin...
2 Más...
Procedemos a identificar y marcar los puntos de soldadura por la parte posterior de la Placa...
Cogemos pasta para soldar con la ayuda del pincel y colocamos sobre los puntos de estaño...
Calentamos el Cautín previamente y recubrimos la punta con un poco de pasta también...
Y procedemos a aplicar calor sobre los puntos, jalando levemente con la otra mano los capacitores...
Listo, ya esta extraído, repetir la misma operación con todos a extraer...
Ahora podemos ver detalladamente su "Hinchazón"...
...
Cuidado con las quemaduras, duelen como si el "Diablo te hubiese dado la mano" :)
Ya tenemos los 4 capacitores obsoletos...
Hinchados...
Anoten sus características, de cuantos Microfaradios son y su Voltaje, traten de ser los mas exactos posibles a la hora de buscar sus reemplazos, ya que unos repuestos que no tengan sus características podrían dar mas problemas que soluciones...
Listo, repuestos encontrados...
A tener en cuenta, un Capacitor almacena Energía, por lo tanto tiene un Voltaje y a la vez un lado positivo y negativo, es muy importante tener en cuenta esto, ya que deben ir del lado correcto a la hora de soldarse...
El lado negativo aparte de estar identificado con un signo y una franja gris, tendrá la "pata" más corta...
Bien, vayamos a la Placa, nótese que esta claramente identificado el lado negativo (rayas diagonales) y positivo...
Procedemos a colocar el capacitor...
Algunos técnicos recomiendan soldarlos dejando un espacio entre la placa y el capacitor...
Yo no, volteamos la placa y doblamos las "patitas" para que no se muevan...
Agregamos un poco de pasta para soldar con la ayuda del pincel...
Y agregamos soldadura de estaño...
Y con la ayuda del alicate, cortamos las patas...
Bueno, con esto ya no tengo problemas en esta placa, pero lo correcto seria ir a un técnico para que realice el trabajo, pero si te decides a hacerlo tu, solo es cuestión de investigar en la RED, yo solo agrego mi granito de arena a la causa...Nos Vemos
